АО «Промприбор» является поставщиком оборудования для слива, налива и учета нефтепродуктов различных структур нефтяных компаний, таких как ПАО «ГАЗПРОМ», ПАО «Газпром нефть», ПАО «Лукойл», ПАО «НК «Роснефть», ПАО «Транснефть», ПАО «Сургутнефтегаз», ПАО «ТАТНЕФТЬ» и др.

АО «Промприбор» российская компания, реализующая полный цикл проектирования, производства и сервисного обслуживания оборудования для АЗС, АГЗС и НЕФТЕБАЗ. Предприятие сертифицировано международными стандартами качества, используются передовые современные технологии и оборудование, постоянно расширяется номенклатура выпускаемой продукции.

Производство в цифрах:

• АО «Промприбор» введен в эксплуатацию в 1961 году
• Общая площадь занимаемой территории – 370000 м2
• Общая производственная площадь – 65000 м2
• Общая численность работающих – 1850 чел

АО «Промприбор» обладает конструкторско-технологическим комплексом, оснащенной производственной и экспериментальной базой, включающей лаборатории, испытательные стенды, механообрабатывающие, сборочные, сварочные, термические, гальванические, покрасочные цеха и участки.

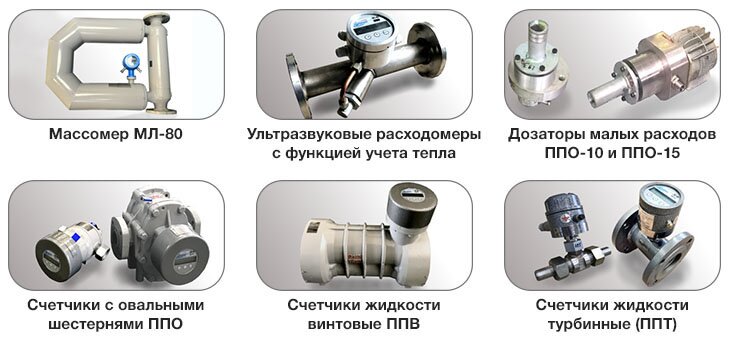

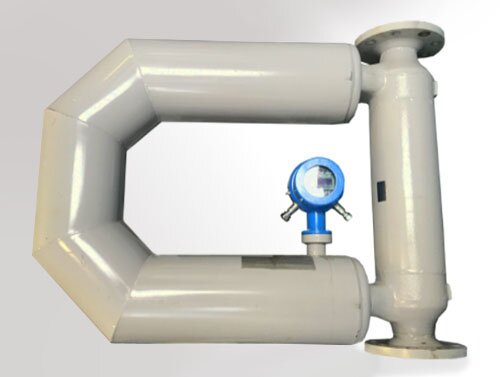

Массомер МЛ-80

Освоен выпуск массомеров МЛ (80), предназначенных для измерения массы, объема, плотности, массового и объемного расходов проходящей через них жидкости в измерительных системах, обеспечивающих условия измерений.

Наименование характеристики	Значение
Диаметр условного прохода, мм	80
Диапазон измерений массового расхода жидкости, т/ч (объемного, м³/ч)	от 20 до 200
Диапазон измерений плотности, кг/м³	от 650 до 1100
Диапазон измерений температуры жидкости, ºС	от -50 до +50
Пределы допускаемой относительной погрешности при измерении:
Массового расхода и массы жидкости, %	±0,15; (±0,2)*
Объемного расхода и объема жидкости, %	±0,2; (±0,25)*
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м³	±0,5
Пределы допускаемой абсолютной погрешности измерений температуры измеряемой среды, ºС	±(0,5+0,005хТ) **
Диапазон давления рабочей среды, МПа	от 0 до 4,0
Параметры электрического питания:
От источника постоянного тока, В	24
От сети переменного тока частотой, В	от 187 до 244
Частота переменного тока, Гц	50±1
Потребляемая мощность, Вт, не более	15
Габаритные размеры, мм, не более
Высота	250
Ширина	1200
Длина	820
Масса, кг, не более	100
Фланцы по ГОСТ 12815-80	Ду80; Ду100
Условия эксплуатации:
Температура окружающего воздуха, °С	от -50 до +50
Относительная влажность, %	до 90
Атмосферное давление, кПа	от 90 до 105
Средний срок службы, лет, не менее	10
Маркировка взрывозащиты
Сенсор	1ЕхibIIВТ4
Электронный блок	1Exd [ib] IIВT6
Выходные сигналы:
Токовый, мА	4-20 мА
Импульсный / частотный, имп/Гц
Цифровой	Моdbus RS485

Ультразвуковые расходомеры с функцией учета тепла

Для измерений объемного расхода и объема акустически прозрачных жидкостей без газовых включений

Счетчики-расходомеры жидкости ультразвуковые с автономным питанием СЖУ предназначены для измерений объемного расхода и объема акустически прозрачных жидкостей без газовых включений, вязкостью до 6сСт и передачи результатов измерений во внешние измерительные системы.

Принцип действия счетчиков основан на измерении времен прохождения ультразвуковых волн в потоке жидкости. Разница времен прохождения ультразвуковых волн через жидкость по потоку и против потока пропорциональна объемному расходу жидкости.

Счётчик состоит из:

• Проточной части
• Пары ультразвуковых пьезоизлучателей, установленных под углом 450 к оси потока
• Электронной платы с дисплеем и разъемами, заключенной в корпус с кабельными вводами

Характеристики
Параметр	Значение параметра
Условный проход, мм	50	65	80	100	150
Наибольшее рабочее давление, МПа	1,6
Диапазон температур измеряемой жидкости,°С	От -40 до +95
Диапазон температур окружающей среды,°С	От -40 до +50
Максимальный расход, Qmax, м3/ч	30	50	80	120	200
Переходной расход, Qn, м3/ч	15	25	40	60	100
*Переходной расход, Qt, м3/ч	3(5)	5(8)	8(12)	12(15)	20(30)
Минимальный расход, Qmin. м3/ч	0,45	0,75	1,2	1,8	3
Порог чувствительности, м3/ч	0,2	0,3	0,6	0,9	1,5
Пределы относительной погрешности, %	От 1%
Срок службы элемента питания, лет	5
Интерфейс связи	RS232
Возможность работы от внешнего источника питания	Имеется
*Значения в скобках для класса П1, П1.5

Классы ультразвуковых счетчиков с автономным питанием

Класс	Пределы допускаемой относительной погрешности, %
	Проливным методом на расходах		Методом имитации на расходах
	Qt- Qmax	Qmin- Qt	Qt- Qmax	Qmin - Qt
П1	1	-	-	5
П2 (Класс В по	2	-	-	5
ГОСТ Р 50193.1-92)
П1(5)	1
П2(5) (Класс В по	2	5
ГОСТ Р 50193.1-92)
*И2	-	-	2	5
И3	-	-	3	5

Дозаторы малых расходов ППО-10 и ППО-15



Счётчики жидкости ППО-10 и ППО-15 предназначены для измерения объёмного количества жидкостей. Счетчики изготавливаются в химическом и общепромышленном исполнении. Основное применение преобразователей ППО-10 и ППО-15 – это использование в составе дозатора присадок. Также возможно применение преобразователей ППО-10 и ППО-15 в составе самостоятельного средства измерения в комплекте с вторичным прибором.

Технические характеристики	ППО-10	ППО-15
Расход, л/ч	40...400	150...2500
Погрешность, %	0,25; 0,5	0,25; 0,5
Измеряемая среда:	- Нефтепродукты	- Нефтепродукты
	- Химия	- Химия
	- Пищевые продукты	- Пищевые продукты
Выходы:	RS-485; импульсный	RS-485; импульсный
Рабочая температура, °С	-40... +50	-40... +50

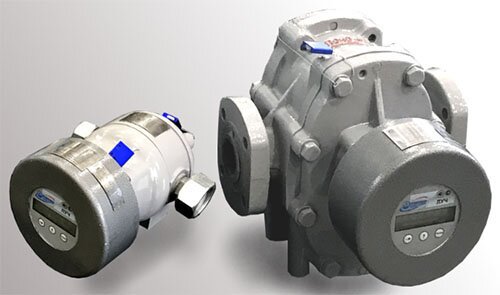

Счетчики с овальными шестернями ППО



Счетчики жидкости с овальными шестернями ППО предназначены для измерения объемного количества неагрессивных нефтепродуктов.

Принцип действия счетчиков с овальными шестернями заключается в том, что две шестерни овальной формы, вращаясь под действием потока жидкости и находясь в зацеплении, отмеряют при каждом обороте некоторый объем жидкости. Вращение шестерен передаются в счетный механизм, преобразуясь в единицы объема.

Перед счетчиком обязательно должен быть установлен фильтр на расстоянии не более 3000 мм, фильтрующие элементы которого не должны пропускать частицы более 0,10 мм. Для комплектации вышеуказанного оборудования предлагаем приобрести фильтр жидкости ФЖУ.



Использование в конструкции интеллектуального процессорного датчика (ДИ-О-5), осуществляющего съём, обработку и передачу информации по импульсному или цифровому (RS-485) выходам, позволяет работать с персональным компьютером без подключения вторичных приборов. Принцип работы датчика основан на регистрации изменения вектора магнитного поля при попадании металла с магнитными свойствами в рабочую зону датчика. Количество изменений вектора является количеством зарегистрированных событий (входных сигналов).

Счетчики жидкости винтовые ППВ

Счетчики жидкости винтовые ППВ предназначены для измерения объема неагрессивных (ньютоновских) жидкостей с кинематической вязкостью от 0,55 до 300 сСт с температурой от минус 40 до плюс 50 градусов Цельсия, давлением до 1,6 и 6,4 МПа.

Счетчики используют в стационарных технологических установках, а также на наземных подвижных средствах заправки и перекачки при их работе на месте в условиях, исключающих прямое воздействие солнечного излучения и атмосферных осадков.



Принцип действия винтовых счётчиков жидкости напоминает работу экструдера и заключается в том, что два винта находящиеся в зацеплении вращаются под действием потока жидкости, отмеряют при каждом обороте некоторый объем. Вращение винтов через магнитную муфту, передается в счетный механизм, преобразуясь в единицы объема.

Перед счетчиком обязательно должен быть установлен фильтр на расстоянии не более 3000 мм, фильтрующие элементы которого не должны пропускать частицы более 0,10 мм. Для комплектации вышеуказанного оборудования предлагаем приобрести фильтр жидкости ФЖУ.

Использование в конструкции интеллектуального процессорного датчика (ДИ-О-5), осуществляющего съём, обработку и передачу информации по импульсному или цифровому (RS-485) выходам, позволяет работать с персональным компьютером без подключения вторичных приборов. Принцип работы датчика основан на регистрации изменения вектора магнитного поля при попадании металла с магнитными свойствами в рабочую зону датчика. Количество изменений вектора является количеством зарегистрированных событий (входных сигналов).

Тип счетчика	Цена деления отсчетного устройства, л	Условный проход, ДУ, мм	Рабочее давление, МПа	Температура изм. жидк., °С	Класс точности	Масса, кг
ППВ-100/1,6	1	100	1,6	от -40 до +50	0,15*; 0,25; 0,5	45
ППВ-100/6,4	1	100	6,4	от -40 до +50	0,15*; 0,25; 0,5	135
ППВ-150/1,6	1	150	1,6	от -40 до +50	0,15*; 0,25; 0,5	270
ППВ-150/6,4	1	150	6,4	от -40 до +50	0,15*; 0,25; 0,5	270

Тип счетчика	Класс точности	Диапазон вязкости измеряемой жидкости, мм2/с
		0,55-1,1 | 1,1-6,0			6,0-60			60-300
		Расход, м3/ч
		min	ном	max	min	ном	max	min	ном	max
ППВ-100/1,6	0,25	18	120	180	10	80	100	4	60	80
	0,5	15	120	180	5	80	100	3	60	80
ППВ-100/6,4	0,25; 0,5	18	120	180	10	80	100	4	60	80
ППВ-150/1,6	0,25; 0,5	30	250	420	20	250	350	15	200	300
ППВ-150/6,4

Счетчики жидкости ППО и ППВ комплектуются:

• Датчиком «ЛУЧ»

Предназначен для преобразования частоты вращения рабочих органов счётчика (овальные шестерни) в электрические импульсы, вычисления значений объема, расхода и индикации их на встроенном дисплее. Датчик «ЛУЧ-03» предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6) В, датчик «ЛУЧ-04» может подключаться к внешнему источнику напряжением от 5 до 12В и генерировать частотный сигнал пропорциональный частоте вращения рабочих органов счётчика. В случае исчезновения питающего напряжения, датчик «ЛУЧ-04» автоматически переходит на работу от встроенной батарейки.



• Контроллером универсально-программируемым КУП

Контроллер универсально-программируемый КУП с электронным цифровым отсчетным указателем мгновенного, разового и суммарного расхода жидкости.



Счетчики жидкости турбинные (ППТ)

Счётчики применяются при коммерческом и внутрихозяйственном учёте в нефтехимической, пищевой, ликероводочной и других отраслях промышленности, коммунальном хозяйстве, в различных технологических процессах, теплоэнергетических установках, стендовом оборудовании, а также на других объектах, где по условиям эксплуатации возможно их применение.

Счетчики используются для учета агрессивных и нейтральных жидкостей. Счетчики выполняют функцию преобразования физических величин количества и расхода проходящей через них жидкости в цифровую информацию, обеспечивают ее хранение в собственной памяти и выдачу на внешние устройства для дальнейшей обработки или отражения на цифровых табло.



НАИМЕНОВАНИЕ	СЖ-ППТ10	СЖ-ППТ20	СЖ-ППТ32	СЖ-ППТ65	СЖ-ППТ80	СЖ-ППТ100	СЖ-ППТ150
Условный проход, мм	10	20	32	65	80	100	150
Класс точности, %	±0,15*; ±0,25; ±0,5;
Давление жидкости, МПа, не более	6,4			1,6; 6,4
Диапазоны вязкости измеряемой жидкости, мм2/с	0,55-1,1; 1,1-6,0; 6-60;
Диапазон расходов, м3/ч	0,5...3,6	1...10	2,5...25	8...55	12...100	18...180	30...420
Рабочая температура, град.С	от минус 40 до плюс 50
Присоединение к трубопроводу	Штуцерное			Фланцевое
Масса счетчика без вторичного прибора, кг, не более	3,5	4	4	11	12	15	32

Счетчики жидкости ППТ комплектуются:

• Датчиком «ЛУЧ»

Предназначен для преобразования частоты вращения рабочих органов счётчика (турбинка) в электрические импульсы, вычисления значений объема, расхода и индикации их на встроенном дисплее. Датчик «ЛУЧ-01» предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6) В, датчик «ЛУЧ-02» может подключаться к внешнему источнику напряжением от 5 до 12В и генерировать частотный сигнал пропорциональный частоте вращения рабочих органов счётчика. В случае исчезновения питающего напряжения, датчик «ЛУЧ-02» автоматически переходит на работу от встроенной батарейки.



• Контроллером универсально-программируемым КУП

Контроллер универсально-программируемый КУП с электронным цифровым отсчетным указателем мгновенного, разового и суммарного расхода жидкости.
