Компания FLEXIM специализируется на решениях ультразвукового измерения расходов для всех отраслей промышленности. Основанная в 1990 году FLEXIM на сегодняшний момент является одной из ведущих компаний в области неинтрузивного измерения расхода посредством накладных ультразвуковых приборов.

Головной офис в Берлине насчитывает более 100 специалистов. FLEXIM также имеет филиалы в различных странах мира: США, Сингапур, Китай, Франция, Нидерланды и Австрия.
Ежегодно предприятие инвестирует в мероприятия по исследованию и разработки, с целью всегда быть в числе лидеров рынка и предлагать клиентам самые передовые решения.

Одним из приоритетных направлений в компании FLEXIM является работа с клиентами и сервис.

Каждое поколение расходомеров постоянно совершенствуется в соответствии с современными достижениями и требованиями клиентов и промышленности.

УЛЬТРАЗВУКОВЫЕ РАСХОДОМЕРЫ FLEXIM

Тип расходомера	Серия
Стационарные расходомеры для жидкости	ADM5107 (FLUXUS F501), FLUXUS Cryo, F704, F706, F800, F801, FLUXUS HPI.
Стационарные расходомеры газа	G704, G706, G800, G801.

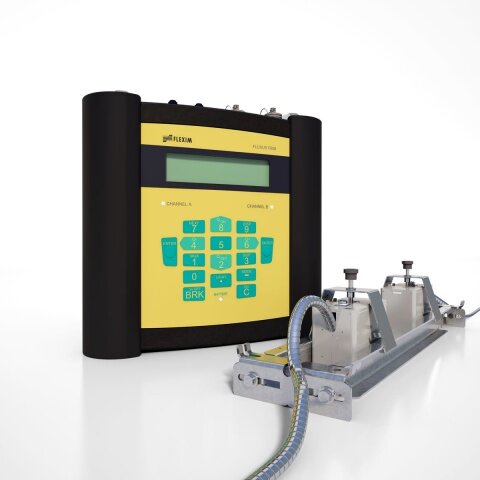

Портативные расходомеры жидкости	F601, F608.
Портативные расходомеры газа	G601, G608.

СТАЦИОНАРНЫЕ РАСХОДОМЕРЫ ДЛЯ ЖИДКОСТИ

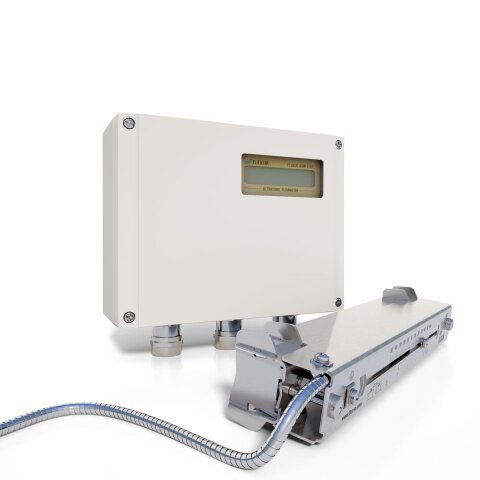

FLUXUS ADM5107 (FLUXUS F501)

Расходомеры серии ADM5107 (FLUXUS F501) предназначены для применения в водном хозяйстве.

FLEXIM

Преимущества:

· Неинтрузивный контроль скорости течения жидкости;

· Высокая точность измерения;

· Возможности измерения обратного потока;

· Высокая прочность датчиков;

· Эргономичное меню и удобство настройки;

· Широкий диапазон диаметров от 10 до 2500 мм

· Не требует остановки и прерывания эксплуатации оборудования;

Характеристики:

Количество каналов измерения	1
Температурный режим преобразователя	-10°C ... 60°C
Защита	преобразователь: IP 66 / датчики: IP67 либо IP68
Выходные сигналы	1x (2x) токовый 2x бинарный
Температурный режим измеряемой среды	-40°C ... 100°C
Диаметры трубы	10 мм … 2500 мм
Диапазон скорости	0,01 ... 25 м/с
Точность	± 2 %
Дополнение	Доступен как 240В или 24В (DC) версии питания

FLUXUS Cryo

Серия расходомеров FLUXUS Cryo предназначена для измерения расходом криогенных жидкостей.

FLEXIM

Характеристики:

Количество каналов измерения	1 (2 опционально)
Измерение	объемный расход, массовый расход, скорость потока
Температурный режим преобразователя	-40°C ... +60°C
Защита	IP66, IP68
Применение во взрывоопасных зонах	ATEX / IECEx Zone 1 / 2; FM Class I, Div. 1 / 2
Выходы	HART, Modbus RTU/TCP, RS485, Profibus PA, Foundation Fieldbus USB and Ethernet interface for communication available
Температурный режим измеряемой среды	-200°C ... +80°C
Диаметры трубы	70 мм... 1000 мм
Диапазон скорости	0,01 ... 25 м/с
Точность измерений	±1,2 %

FLUXUS F704

Расходомеры серии F704 предназначены для стационарной установки.

FLEXIM

Преимущества:

· Не требует остановки и прерывания эксплуатации оборудования;

· Минимум затрат на эксплуатацию;

· Различные вариации по входам и выходам;

· Встроенный теплосчетчик и счетчик потока;

· Исполнение во взрывозащите ATEX 2;

Характеристики:

Количество каналов измерения	1 или 2
Температурный режим преобразователя	-10°C ... 60°C
Защита	IP65
Выходные сигналы	Токовый (0/4 мА ... 20 мА), напряжение, частотный, импульсный, авария
Входные сигналы	не более 4: температура (PT 100), токовый, напряжение
Температурный режим измеряемой среды	-40°C ... +200°C (-190°C ... +600°C с системой WaveInjector)
Диаметры трубы	6 мм ... 12000 мм
Диапазон скорости	0,01 м/с ... 25 м/с
Точность	±(2(1)* % ± 1/V) (для V < 0.5 м/с) ±(1(0.5)* %) (для V ≥ 0.5 м/с)
Дополнение	отклонение измеряемого значения по метрологическому сертификату № 54513

FLUXUS F706. Четырехканальный расходомер.

Серия FLUXUS F706 сочетает в себе максимальную точность и надежность для ультразвукового измерения расхода жидкости.

FLEXIM

Характеристики:

Количество каналов измерения	4
Измерения	Объемный и массовый расход, скорость потока, обнаружение продукта / среды
Тип измеряемой жидкости	Жидкие углеводороды и химические вещества
Температурный режим преобразователя	-10°C ... 60°C
Защита	IP66
Выходные сигналы	До 4 выходов: (активный / пассивный) ток, напряжение, частота, двоичный
Входные сигналы	До 4 входов (температура Pt100 / Pt1000), ток, напряжение, двоичный
Температурный режим измеряемой среды	-40°C ... +200°C (-190°C ... +600°C с системой WaveInjector)
Диаметры трубы	6 мм ... 6500 мм
Диапазон скорости	0,01 м/с ... 25 м/с
Точность	±1%
Коммуникационный протокол	HART, Modbus RTU, Modbus TCP, RS485

FLUXUS F800 Взрывозащищенный расходомер жидкости.

FLUXUS F800 / ADM 8027 – специальная серия расходомеров для работы во взрывоопасных зонах.

FLEXIM

Преимущества:

· Ввод в эксплуатацию не требует открытия корпуса

· Высокая прочность и пылезащита корпуса.

· При монтаже не требует остановки оборудования;

· Минимум затрат на эксплуатацию;

· Высокая точность измерений;

· Различные вариации по выходам.

Характеристики:

Количество каналов измерения	1 или 2
Температурный режим преобразователя	-20°C ... +60°C
Защита	IP66 по EN 60529
Применение во взрывоопасных зонах	1 и 2 ATEX, IECEx
Выходы	1 токовый выход, 1 бинарный выход (ОК)
Дополнительные выходы	1 или 2 бинарных выхода (реле) и 1 бинарный выход (ОК) или 3 бинарных выхода (ОК)
Опции	Искробезопасные выходы
Выходы	1 токовый выход, 1 двоичный выход (OC)
Температурный режим измеряемой среды	-40°C ... 200°C (-170°C ... 600°C с системой WaveInjector)
Диаметры трубы	6 мм... 12000 мм
Диапазон скорости	0,01 ... 25 м/с
Точность измерений	±(2(1)* % ± 1/V) (для V < 0.5 м/с) ±(1(0.5)* %) (для V ≥ 0.5 м/с)

FLUXUS F801 / ADM 8127 – Взрывозащищенный расходомер для морского применения

FLEXIM

Преимущества:

· Ввод в эксплуатацию не требует открытия корпуса;

· Высокая прочность и пылезащита корпуса;

· При умонтаже не требует остановки оборудования;

· Минимум затрат на эксплуатацию;

· Высокая точность измерений;

· Различные вариации по выходам;

· Возможность измерения до 400°C благодаря запатентованному волновому инжектору WaveInjector.

Характеристики:

Количество каналов измерения	1 или 2
Температурный режим преобразователя	-20°C ... +50°C
Защита	IP66
Применение во взрывоопасных зонах	1 и 2 ATEX, IECEx
Выходы	1 токовый выход, 1 бинарный выход (ОК)
Дополнительные выходы	1 или 2 бинарных выхода (реле) и 1 бинарный выход и 1 токовый.
Температурный режим измеряемой среды	-40°C ... +200°C (-190°C ... +600°C с системой WaveInjector)
Диаметры трубы	6 мм ... 6500 мм
Диапазон скорости	0,01 м/с ... 25 м/с
Точность измерений	±(2(1)* % ± 1/V) (для V < 0.5 м/с) ±(1(0.5)* %) (для V ≥ 0.5 м/с)

FLUXUS HPI. Измерения разных жидкостей проходящие по очереди в одной трубе

Расходомеры серии FLUXUS HPI это идеальное сочетание надежности точности измерения различных типов углеводородных жидкостей.

FLEXIM

Характеристики:

Количество каналов измерения	4
Измерения	Рабочий и стандартный объем и массовый расход, скорость потока, скорость звука, Индивидуальная идентификация жидкости.
Выходные сигналы	Modbus RTU, аналоговый HART 4 ... 20 мА, 0 ... 10 В, импульс, другие протоколы Выходные данные: все измерения
Емкость журнала	> 100 000 изм. значения - хранит около 2 месяцев данных с 15-минутной скоростью хранения

СТАЦИОНАРНЫЕ РАСХОДОМЕРЫ ГАЗА

FLUXUS G706

FLUXUS G706 сочетает в себе высочайшую точность с преимуществами ультразвукового измерения расхода газа.

FLEXIM

Благодаря четырем лучам, в режиме отражения, обеспечивающих 8 путей через газовую среду, счетчик усредняет результат, получая максимальную точность измерения.

Характеристики:

Количество каналов измерения	4
Измерения	Стандартный объемный расход (газы): в соответствии с AGA-8, AGA-9, AGA-10, массовый расход, скорость потока
Тип измеряемой жидкости	Природный газ, инертные газы, газовые химикаты и многое другое
Диапазон скоростей	0,01 м/с ... 35 м/с
Диапазон скорости	0,01 м/с ... 25 м/с
Температурный режим измеряемой среды	-40°C ... +100°C
Температурный режим преобразователя	-40°C ... 60°C
Защита	IP66
Диаметры трубы	6 мм ... 2100 мм
Степень защиты	Передатчик: IP66, Преобразователи: до IP68
Применение во взрывоопасных зонах	ATEX / IECEx Zone 1; FM Class I, Div. 2
Коммуникационный протокол	HART, Modbus RTU/TCP, RS485
Выходные сигналы	До 4 выходов: (активный / пассивный) ток, напряжение, частота, двоичный
Входные сигналы	До 4 входов (температура Pt100 / Pt1000), ток, напряжение, двоичный

FLUXUS G704

Серия расходомеров FLUXUS G704 предназначена для стационарной установки и для измерения расхода газа.

FLEXIM

Преимущества:

· Исполнение корпуса для работы в зонах 2 ATEX и FM Cl.1 Div2;

· Измерение с использованием накладных датчиков для точного двунаправленного измерения расхода с высокой динамикой измерения;

· Возможность применения датчиков Лэмба;

· Наличие встроенных фильтров для всех рабочих частот датчиков газа;

· Мгновенное согласование датчиков;

· Применения для любых толщин трубопровода стенки трубы;

· Интегрированный вычислитель расхода;

· Надежное измерение и высокая точность, даже при наличии влаги в газе или звуковых помех;

· Комплектуются специальными датчиками для использования в опасных зонах: ATEX, IEC, FM;

· Удобство настроек в меню.

Характеристики:

Количество каналов измерения	1 или 2
Температурный режим преобразователя	-20°C ... 60°C
Защита	IP65
Функциональная безопасность (согласно IEC / DIN EN 61508)	SIL2
Применение в опасных зонах	ATEX / IECEx Zone 2, GOST CU TR, FM Class I Div. 2
Входные сигналы	Максимум 4, доступно: температура (Pt 100, Pt 1000), ток, напряжение
Выходные сигналы	Различные комбинации доступны из следующих: ток (от 0/4 мА до 20 м / А),
Протокол передачи данных	HART либо Foundation Fieldbus либо Modbus RTU либо RS485 либо BACnet MS/TP
Температурный режим преобразователя	-40°C ... +100°C
Диаметры трубы	6 мм ... 2100 мм
Диапазон рабочего давления	3 бар на стальных трубах, 1 бар - пластиковые тубы
Диапазон скорости	0,01 м/с ... 35 м/с
Точность измерения	± 2% (± 1% опционально)
Дополнение	отклонение измеряемого значения по метрологическому сертификату № 54513

FLUXUS G800 Взрывозащищенный расходомер газов

Серия расходомеров FLUXUS G800 разработана для измерения расхода газа во взрывоопасных зонах (зона 1 ATEX).

FLEXIM

Преимущества:

· Исполнение корпуса для работы в зонах 1 ATEX;

· Измерение с использованием накладных датчиков для точного двунаправленного измерения расхода с высокой динамикой измерения;

· Возможность применения датчиков Лэмба;

· Взрывозащищенное исполнение IP66;

· Наличие встроенных фильтров для всех рабочих частот датчиков газа;

· Мгновенное согласование датчиков;

· Применения для любых толщин трубопровода стенки трубы;

· Интегрированный вычислитель расхода;

· Надежное измерение и высокая точность, даже при наличии влаги в газе или звуковых помех;

· Комплектуются специальными датчиками для использования в опасных зонах: ATEX, IEC, FM;

· Удобство настроек в меню.

Характеристики:

Количество каналов измерения	1 или 2
Температурный режим преобразователя	-20°C ... +50°C
Защита	IP66
Функциональная безопасность (согласно IEC / DIN EN 61508)	SIL2
Применение во взрывоопасных зонах	ATEX / IECEx зона 1 and 2, GOST CU TR
Выходы	1 токовый выход, 1 двоичный выход (OC). Также доступны: 1 или 2 двоичных выхода (реле), 1 двоичный выход (OC) и 1 токовый выход
Протокол передачи данных	HART, Modbus (RS485)
Температурный режим измеряемой среды	-40°C ... +100°C
Диаметры трубы	6 мм... 2100 мм
Диапазон рабочего давления	3 бар на стальных трубах, 1 бар - пластиковые тубы
Диапазон скорости	0,01 ... 35 м/с
Точность измерения	± 2% (± 1% опционально)
Дополнение	отклонение измеряемого значения по метрологическому сертификату № 54513

FLUXUS G801 Расходомер газа для морских условий

Серия расходомеров FLUXUS G801 – оптимальное решение для измерения расхода газовых сред в жестких морских условиях.

FLEXIM

Преимущества:

· Исполнение корпуса для работы в зонах 1 ATEX а также в морских условиях;

· Измерение с использованием накладных датчиков для точного двунаправленного измерения расхода с высокой динамикой измерения;

· Возможность применения датчиков Лэмба;

· Взрывозащищенное исполнение IP66;

· Наличие встроенных фильтров для всех рабочих частот датчиков газа;

· Мгновенное согласование датчиков;

· Применения для любых толщин трубопровода стенки трубы;

· Интегрированный вычислитель расхода;

· Надежное измерение и высокая точность, даже при наличии влаги в газе или звуковых помех;

· Комплектуются специальными датчиками для использования в опасных зонах: ATEX, IEC, FM;

· Удобство настроек в меню.

Характеристики:

Количество каналов измерения	1 или 2
Температурный режим преобразователя	-20°C ... +50°C
Защита	IP66
Функциональная безопасность (согласно IEC / DIN EN 61508)	SIL2
Применение во взрывоопасных зонах	ATEX / IECEx зона 1 and 2, GOST CU TR
Выходы	1 токовый выход, 1 двоичный выход (OC). Также доступны: 1 или 2 двоичных выхода (реле), 1 двоичный выход (OC) и 1 токовый выход
Протокол передачи данных	HART, Modbus (RS485)
Температурный режим измеряемой среды	-40°C ... +100°C
Диаметры трубы	6 мм... 2100 мм
Диапазон рабочего давления	3 бар на стальных трубах, 1 бар - пластиковые тубы
Диапазон скорости	0,01 ... 35 м/с
Точность измерения	± 2% (± 1% опционально)
Дополнение	отклонение измеряемого значения по метрологическому сертификату № 54513

ПОРТАТИВНЫЕ РАСХОДОМЕРЫ ЖИДКОСТИ

FLUXUS F601

Расходомеры серии FLUXUS F601 это усовершенствованный многократно опробованного расходомера FLUXUS ADM 6725.

Преимущества:

· Настройка за 5 минут;

· Мобильность;

· Не требует установки нуля;

· Большинство промышленных применений;

· Применяемость для всех материалов трубопровода;

· Возможность измерения обратного потока;

· Оптимален для измерения тепловой энергии;

· Высокая точность измерения за счет технологии Dual-P.

Характеристики:

Количество каналов измерения	2
Температурный режим преобразователя	-20°C ... +60°C
Защита	IP65
Входы и выходы
Стандартная модификация	выходы: 2x токовый, 2 x бинарный
Модификация Energy (для теплосчетчиков)	входы: 2 x Pt 100 / Pt1000 выходы: 2x токовый, 2 x бинарный
Модификация Double Energy (для теплосчётчиков)	входы: 2 x Pt 100 / Pt1000 выходы: 2x токовый, 2 x бинарны
Исполнение Multifunctional	входы: 2 x Pt 100 / Pt1000, 2x токовый выходы: 2x токовый, 2 x бинарный
Температурный режим измеряемой среды	-40 °C ... +200 °C (-190 °C ... +600 °C с системой WaveInjector)
Диаметры трубы	6 мм... 12000 мм
Диапазон скорости	0,01 м/с ... 25 м/с
Точность измерения	±(2(1)* % ± 1/V) (для V < 0.5 м/с) ±(1(0.5)* %) (для V ≥ 0.5 м/с)
Точность измерения	V - значение средней скорости измеряемой среды, м/с * по запросу

FLUXUS F608

Серия портативных расходомеров FLUXUS F608 была разработана на основе успешного применения устройств FLUXUS F601. В отличие от своего предшественника модель F608 применима во взрывоопасных зонах.

Преимущества:

Высокая прочность

· Корпус армирован углеродным волокном;

· Непревзойденная прочность датчиков;

· Применения в опасных зонах 2 ATEX, IP65;

· Компактность, минимальный вес.

Быстрота установки настройки

· Наладка непосредственно в опасной зоне;

· Ввод в эксплуатацию за 5 минут;

· Автоматическое определение датчиков;

· Удобное пользовательское меню.

Универсальность

· Широкий диапазон измерений;

· Эксплуатация в средах с повышенным содержанием твердых частиц;

· Длительная работа от аккумулятора.

Характеристики:

Количество каналов измерения	2
Температурный режим преобразователя	-10°C ... +60°C
Защита	IP65
Взрывозащита	ATEX / IECEx Zone 2 и FM Class I, Div. 2, ГОСТ CU TR Преобразователи: ATEX Zone 1 и 2 и FM Class I, Div.1 / 2, GOST CU TR
Точность измерения	±(2(1)* % ± 1/V) (для V < 0.5 м/с) ±(1(0.5)* %) (для V ≥ 0.5 м/с)
Точность измерения	V - значение средней скорости измеряемой среды, м/с * по запросу
Входы и выходы
Стандартная модификация	выходы: 2x токовый, 2 x бинарный
Модификация Energy (для теплосчетчиков)	входы: 2 x Pt 100 / Pt1000 выходы: 2x токовый, 2 x бинарный
Температурный режим измеряемой среды	-40 °C ... +200 °C (-190 °C ... +600 °C с системой WaveInjector)
Диаметры трубы	6 мм... 12000 мм
Диапазон скорости	0,01 м/с ... 25 м/с

ПОРТАТИВНЫЕ РАСХОДОМЕРЫ ГАЗА

FLUXUS G601

FLEXIM

Расходомеры серии FLUXUS G601 – это оптимальное решение для контроля расхода на всевозможных газопроводах, вне зависимости от материала, диаметра и толщины стенки трубы, а также самой среды и давления.

Преимущества:

· Возможность применения волновых датчиков Лэмба;

· Оснащены фильтрами для поддержания всех рабочих частот датчиков газа;

· Автосогласование датчиков в соответствии с толщиной стенки трубопровода;

· Применения для любых толщин трубопровода стенки трубы;

· Интегрированный вычислитель расхода;

· Надежное измерение и высокая точность, даже при наличии влаги в газе или звуковых помех;

· Эргономичный дизайн и удобство обслуживания;

· Долговечный аккумулятор и отображение уровня заряда.

Характеристики:

Количество каналов измерения	2
Температурный режим преобразователя	-20°C ... +60°C
Защита	IP65
Аккумулятор	Li-Ion, 7,2 В / 4,5 Ач, рассчитанный на 14 часов работы
Входы и выходы
Стандартная модификация	выходы: 2x токовый, 2 x бинарный
Модификация Energy (для теплосчетчиков)	входы: 1 x Pt 100 / Pt1000, 2x токовый, 1 x voltage выходы: 2x токовый, 2 x бинарный, 1 x frequency
Температурный режим измеряемой среды	-40°C ... +100°C
Диаметры трубы	6 мм... 2100 мм
Диапазон рабочего давления	3 бар на стальных трубах, 1 бар - пластиковые тубы
Диапазон скорости	0,01 ... 35 м/с
Точность измерения	± 2% (± 1% опционально)
Дополнение	отклонение измеряемого значения по метрологическому сертификату № 54513
Дополнение	Возможно применение расходомеров серии G601 для измерения расхода жидкостей.

FLUXUS G608

FLEXIM

Новый портативный расходомер FLUXUS G608 успешном опыте применения серии FLUXUS G601. В отличии о своего предшественника расходомер серии FLUXUS G608 разработан специально для применения во взрывоопасных зонах и сертифицирован по ATEX.

Преимущества:

Высокая прочность

· Корпус армирован углеродным волокном;

· Непревзойденная прочность датчиков;

· Применения в опасных зонах 2 ATEX, IP65;

· Компактность, минимальный вес.

Быстрота установки настройки

· Наладка непосредственно в опасной зоне;

· Ввод в эксплуатацию за 5 минут;

· Автоматическое определение датчиков;

· Удобное пользовательское меню.

Универсальность

· Широкий диапазон измерений;

· Эксплуатация в средах с повышенным содержанием твердых частиц;

· Длительная работа от аккумулятора.

Характеристики:

Количество каналов измерения	2
Температурный режим преобразователя	-10°C ... +60°C
Защита	IP65
Взрывозащита	ATEX / IECEx Zone 2, GOST CU TR Преобразователи: ATEX / IECEx Zone 1 and 2, GOST CU TR
Точность измерения	± 2% (± 1% - по запросу)
Аккумулятор	Li-Ion, 7,2 В / 4,5 Ач, рассчитанный на 14 часов работы
Выходы	2x токовый, 2 x бинарный
Температурный режим измеряемой среды	-40 °C ... +100 °C
Диапазон рабочего давления	3 бар на стальных трубах, 1 бар - пластиковые тубы
Диаметры трубы	6 мм... 2100 мм
Диапазон скорости	0,01 м/с ... 35 м/с
Дополнение	отклонение измеряемого значения по метрологическому сертификату № 54513
Дополнение	Возможно применение расходомеров серии G608 для измерения расхода жидкостей.
