Тип расходомера

Наименование серии

Массовые (кориолисовые)

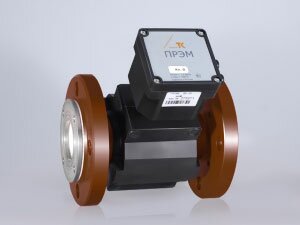

1. Преобразователь расхода электромагнитный (ПРЭМ)

Назначение

ПРЭМ – прибор, предназначенный для преобразования объемного расхода и объема электропроводных жидкостей в их показания. ПРЭМ служит для регистрации и представления результатов измерений объемного расхода и объема электропроводных жидкостей в их показания, регистрации этих показаний и представления результатов измерений на внешние устройства (тепловычислители, регуляторы, устройства централизованного контроля и другие вторичные приборы).


Область применения

Преобразователь расхода электромагнитный предназначен для применения на объектах теплоэнергетического комплекса, на промышленных предприятиях и в жилищно-коммунальном хозяйстве.

Общие особенности ПРЭМ

  • Единый тип (модификаций ПРЭМ не существует).
  • Три класса исполнения с различными динамическими диапазонами B1, C1, D.
  • Различные динамические диапазоны в прямом и обратном направлениях.
  • Дополнительный токовый выход или интерфейс RS 485.
  • Числоимпульсные выходы имеют несколько режимов (реверсивный, с учетом направления потока; компаратор; индикатор ошибки измерения), настраиваемых при заказе; по умолчанию устанавливается реверсивный режим.

    Конструктивные особенности ПРЭМ

  • Исполнения: «сэндвич» или фланцевое.
  • Наличие стрелки на корпусе, указывающей прямое направление потока.
  • ПРЭМ может быть оборудован встроенным индикатором для отображения результатов измерений.

    Защита от несанкционированного вмешательства

  • ПРЭМ имеет аппаратную защиту от несанкционированного изменения калибровочных коэффициентов.
  • Ограничен доступ к изменению настроечных параметров ПРЭМ.
  • Вес импульса неизменен (устанавливается изготовителем при заказе).

    Эксплуатационные характеристики

    Преобразователи ПРЭМ используются при измерении расхода объема воды и других однородных жидкостей с удельной электропроводимостью от 10-3 до 10 cм/м.

    Приборы предназначены для эксплуатации при воздействии на них следующих внешних факторов:

  • Измеряемой среды, неагрессивной к материалу внутреннего покрытия трубы – фторопласту Ф4 и электродов – стали 12Х18Н10Т;
  • Температуры измеряемой среды в диапазоне от 0 до +150°C;
  • Температуры окружающей среды от -10 до +50°С;
  • Рабочее давление измеряемой среды до 1,6 МПа.

    Питание преобразователей осуществляется от источника постоянного тока с номинальным напряжением 12 В с мощностью 5 Вт.

    Минимальная длина прямых участков трубопровода до и после преобразователя – 2 Ду.

    Метрологические характеристики

    Диаметры условных проходов (Ду) преобразователей и соответствующие им максимальные значения расходов (Qmaх) независимо от направления потока измеряемой среды соответствуют значениям, приведенным в таблице 1.

    Таблица 1

    Ду, мм

    Qmax1

    Qmax2 *

    20

    12

    6,0

    32

    30

    15

    40

    45

    22,5

    50

    72

    36

    65

    120

    60

    80

    180

    90

    100

    280

    140

    150

    630

    315

    * - По заказу потребителя (соответствует скорости потока 5 м/с).


    Переходные (Q1, Q2) и минимальные (Qmin) значения расходов в зависимости от класса преобразователя и направления потока измеряемой среды определяются из соотношений, приведенных в таблице 2.

    Таблица 2

    Класс

    Значения расхода при направлении потока измеряемой среды

    обратном

    прямом

    обратном

    прямом

    обратном и прямом

    Qоmin

    Qпmin

    Qо2

    Qп2

    Q1

    B1

    -

    Qmax1/625

    Qmax1/150

    Qmax1/450

    Qmax1/100

    C1

    -

    Qmax1/625

    Qmax1/150

    Qmax1/250

    Qmax1/100

    D

    Qmax1/375

    Qmax1/375

    Qmax1/150

    Qmax1/150

    Qmax1/100


    Пределы допускаемой относительной погрешности при преобразовании расхода и объема в импульсный и цифровой сигналы, а также при представлении измеряемых величин посредством табло в зависимости от диапазона измерений соответствуют значениям, указанным в таблице 3.

    Таблица 3

    Класс

    Пределы погрешности в диапазоне измерений расхода, %

    Qп(о)min…Qп(о)2

    Qп(о)2…Q1

    Q1…Qmax1(2)

    В1,С1,D

    ± 5,0

    ± 2,0

    ± 1,0


    Выходные сигналы

  • один или два числоимпульсных сигнала;
  • токовый сигнал в диапазоне изменения тока (4-20) мА, пропорциональный измеренному расходу;
  • цифровой сигнал в стандарте интерфейса RS485 или RS232.

    Гарантийные срок эксплуатации приборов, выпускаемых до 01.01.2009 года, составляет 2 года.

    На приборы, выпускаемые после этой даты, производитель дает гарантию 4 года.

    2. МастерФлоу

    Назначение и область применения

    Преобразователи расхода электромагнитные МастерФлоу предназначены для преобразования расхода (объема) холодной или горячей воды, а также других жидкостей (по согласованию с предприятием-изготовителем) с удельной электропроводностью не менее 10-3 См/м в электрические сигналы: частотный, импульсный или токовый. Применяются для измерения расхода и учета потребления количества жидкости в наполненных напорных трубопроводах систем водо- и теплоснабжения, с содержанием воздуха или взвешенных частиц не более 1%.

    Преобразователи могут использоваться в качестве первичного прибора в комплекте с тепловычислителем в составе теплосчетчика, с вторичным прибором в составе счетчика - расходомера, а также в автоматизированных системах сбора данных, контроля и регулирования технологических процессов.

    МФ класса Э могут использоваться в составе расходомерного оборудования в качестве технологических или измерительных преобразователей.


    · Широкий типоразмерный ряд приборов.

    · Диапазон измерения расхода 1:2000(класс Г,Д,Е), 1:500(класс В), 1:250(класс Б, Б2), высокий класс точности во всем диапазоне, стабильность характеристик в ходе эксплуатации.

    · Возможность продолжительной работы в тяжелых условиях (повышенная влажность, вибрации, высокая температура), высокая ремонтопригодность.

    · Установка как на горизонтальных, так и на вертикальных участках трубопроводов.

    · Малая длина прямых участков трубопровода (2Ду до и после преобразователя).

    · Отсутствие у преобразователей расхода дополнительного гидравлического сопротивления потоку.

    · Встроенный интерфейс RS-232 для вывода измеренных значений параметров (или по отдельному заказу RS-485).

    · Низкая восприимчивость к изменению физико-химических свойств измеряемой среды.

    · Отсутствие температурной погрешности измерения расходов.

    · Межповерочный интервал 4 года.

    · Доступная цена.

    · Температура окружающего воздуха, от -10°С до +50°С;

    · Относительная влажность воздуха, не более 95%;

    · Напряженность переменного, частотой 50 Гц внешнего магнитного поля, не более, 400 А/м.

    Степень защиты преобразователей IP65 по ГОСТ 14254. Устойчивость к климатическим воздействиям - группа С3 по ГОСТ Р 52931. Устойчивость к механическим воздействиям - вибропрочное и виброустойчивое исполнение группы N1 по ГОСТ Р 52931.

    Питание преобразователей осуществляется от внешнего стабилизированного источника постоянного тока с напряжением 12 В, потребляемая мощность не более 7,5 Вт.

    Порог чувствительности (gпор), значения минимального (gмин), переходных (gп1 и gп2) и максимального (gмакс) расходов в зависимости от диаметра условного прохода (Ду) и класса преобразователя. Классы Г,Д,Е - диапазон измерения расхода 1:2000, класс В - диапазон измерения расхода 1:500, классы Б, Б2 - диапазон измерения расхода 1:250, класс Э - диапазон измерения расхода 1:10 или 1:100.

    Технические характеристики

    Ду, мм

    Класс

    Расход, м3

    gпор

    gмин

    gп1

    gп2

    gмакс

    15

    Б, Б2

    0,01

    0,02

    0,033

    0,05

    5

    В

    0,007

    0,013

    0,026

    0,043

    6,5

    Э

    0,004

    0,04

    0,4

    -

    4

    20

    Б, Б2

    0,02

    0,04

    0,067

    0,1

    10

    В

    0,0125

    0,025

    0,05

    0,0833

    12,5

    Г

    0,0025

    0,005

    0,02

    0,04

    10

    Д

    0,0025

    0,005

    0,01

    0,02

    10

    Е

    0,0025

    0,005

    -

    0,01

    10

    Э

    0,008

    0,08

    0,8

    -

    8

    25

    Б, Б2

    0,036

    0,072

    0,12

    0,18

    18

    В

    0,02

    0,04

    0,08

    0,13

    20

    Э

    0,015

    0,15

    1,5

    -

    15

    32

    Б, Б2

    0,06

    0,12

    0,2

    0,3

    30

    В

    0,038

    0,076

    0,152

    0,2533

    38

    Г

    0,0075

    0,015

    0,06

    0,12

    30

    Д

    0,0075

    0,015

    0,03

    0,06

    30

    Е

    0,0075

    0,015

    -

    0,03

    30

    Э

    0,024

    0,24

    2,4

    -

    24

    40

    Б, Б2

    0,09

    0,18

    0,300

    0,45

    45

    В

    0,055

    0,11

    0,22

    0,367

    55

    Э

    0,035

    0,35

    3,5

    -

    35

    50

    Б, Б2

    0,15

    0,3

    0,5

    0,75

    75

    В

    0,08

    0,16

    0,32

    0,53

    80

    Г

    0,019

    0,038

    0,15

    0,3

    75

    Д

    0,019

    0,038

    0,075

    0,15

    75

    Е

    0,019

    0,038

    -

    0,075

    75

    Э

    0,06

    0,6

    6

    -

    60

    65

    Б, Б2

    0,24

    0,48

    0,8

    1,2

    120

    В

    0,13

    0,26

    0,52

    0,87

    130

    Э

    0,1

    1

    10

    -

    100

    80

    Б, Б2

    0,36

    0,72

    1,2

    1,8

    180

    В

    0,2

    0,4

    0,8

    1,33

    200

    Э

    0,15

    1,5

    15

    -

    150

    100

    Б, Б2

    0,6

    1,2

    2

    3

    300

    В

    0,36

    0,72

    1,44

    2,4

    360

    Э

    0,24

    2,4

    24

    -

    240

    150

    Б, Б2

    1,14

    2,28

    3,8

    5,7

    570

    В

    0,62

    1,24

    2,48

    4,13

    620

    Э

    0,46

    4,6

    46

    -

    460

    200

    Б, Б2

    2

    4

    6,7

    10

    1000

    В

    1,1

    2,2

    4,4

    7,3

    1100

    Э

    0,8

    8

    80

    -

    800

    300

    Б, Б2

    5

    10

    16,7

    25

    2500

    В

    2,5

    5

    10

    16,7

    2500

    Э

    2

    20

    200

    -

    2000

    Цена импульса на импульсном выходе оговаривается при заказе изделия и выбирается из ряда в соответствии с таблицей ниже.

    Ду,мм

    15

    20, 25

    32, 40, 50

    65, 80

    100, 150, 200, 300

    Цена импульса,
    м3/имп

    0,000005

    0,00001

    0,00005

    0,0001

    0,0005

    0,00001

    0,00005

    0,0001

    0,0005

    0,001

    0,00005

    0,0001

    0,0005

    0,001

    0,005

    0,0001

    0,0005

    0,001

    0,005

    0,01

    0,0005

    0,001

    0,005

    0,01

    0,05

    0,001

    0,005

    0,01

    0,05

    0,1

    0,005

    0,01

    0,05

    0,1

    0,5

    0,01

    0,05

    0,1

    0,5

    1

    Длительности выходного импульса (мс) в зависимости от его цены и Ду МФ.

    Цена
    импульса
    м3/имп

    Диаметры условного прохода (Ду), мм

    15

    20

    25

    32

    40

    50

    65

    80

    100

    150

    200

    300

    0,000005

    0,8

    -

    -

    -

    -

    -

    -

    -

    -

    -

    -

    -

    0,00001

    2,4

    0,8

    0,8

    -

    -

    -

    -

    -

    -

    -

    -

    -

    0,00005

    13,6

    7,2

    4

    1,6

    1,6

    0,8

    -

    -

    -

    -

    -

    -

    0,0001

    27,2

    14,4

    8,8

    4

    3,2

    1,6

    0,8

    0,8

    -

    -

    -

    -

    0,0005

    138,4

    72

    44,8

    23,2

    16

    11,2

    6,4

    4

    2,4

    0,8

    0,8

    -

    0,001

    200

    144

    89,6

    47,2

    32

    200

    13,6

    8,8

    4,8

    2,4

    1,6

    0,8

    0,005

    200

    200

    200

    200

    163,2

    200

    68,8

    44,8

    24,8

    14,4

    8

    3,2

    0,01

    200

    200

    200

    200

    200

    200

    138,4

    89,6

    49,6

    28,8

    16

    7,2

    0,05

    -

    200

    200

    200

    200

    200

    200

    200

    200

    144,8

    81,6

    36

    0,1

    -

    -

    -

    200

    200

    200

    200

    200

    200

    200

    163,2

    72

    0,5

    -

    -

    -

    -

    -

    -

    200

    200

    200

    200

    200

    200

    1

    -

    -

    -

    -

    -

    -

    -

    -

    200

    200

    200

    200

    Метрологические характеристики преобразователей в зависимости от диапазона расходов и класса.

    Наименование характеристики

    Класс

    Диапазон расходов

    gмин … gпер1

    gпер1 … gпер2

    gпер2 … gмакс

    Пределы допускаемой относительной погрешности, %
    - преобразования объема в количество выходных импульсов;
    - преобразования расхода в частоту выходного сигнала;
    - измерений объема и объемного расхода при отображении на индикаторе МФ исполнений «И»;

    Б, В, Г, Д

    ±3

    ±2

    ±1

    Б2

    ±3

    ±2

    Е

    ±2

    ±1

    Э*

    ±0,5

    ±0,25

    gмин … 0,025 gмакс

    0,025 gмакс … gмакс

    Пределы допускаемой относительной погрешности преобразования расхода в выходной сигнал постоянного тока при использовании платы токового выхода, %

    Б, Б2, В

    ±0.025 gмакс/gизм

    ±1

    * Преобразователи класса Э с диапазонов расходов gмин = gмакс/10 и допускаемой погрешностью ±0,25 % могут поставляться по отдельному заказу.

    Технические характеристики:

    Диапазон температур рабочей среды, °C: 0,5÷150.
    Избыточное давление рабочей среды, МПа, не более: 1,6 или 2,5.
    Устойчивость к внешнему (50 Гц) магнитному полю напряженностью, А/м: до 400.
    Гидравлические потери на номинальном (0,5gмакс) расходе, МПа, не более: 0,005.
    Средний срок службы преобразователей, лет, не менее: 12.

    3. Преобразователь расхода электромагнитный МастерФлоу с индикацией (МФ-И)

    Назначение и область применения

    Преобразователь расхода МФ-И предназначен для преобразования расхода (объема) холодной или горячей воды, а также других жидкостей с удельной электропроводностью не менее 10-3 См/м в выходные электрические сигналы: импульсный, частотный или токовый.

    *по согласованию с предприятием-изготовителем.


    Область применения - измерение расхода и учет потребления количества жидкости в наполненных напорных трубопроводах систем водо- и теплоснабжения, с содержанием воздуха или взвешенных частиц не более 1%.

    МФ-И представляет собой преобразователь расхода с встроенным блоком индикации, отображающим на дисплее измеренные параметры: объемный расход (м3/ч); объем (м3); время работы. Нештатные ситуации отображаются с помощью светодиода. Накопленный объем и время работы архивируются каждый час.

    · Широкий типоразмерный ряд приборов.

    · Диапазон измерения расхода 1:2000 (класс Г, Д, Е), 1:500 (класс В), 1:250 (класс Б, Б2), высокий класс точности во всем диапазоне, стабильность характеристик в ходе эксплуатации.

    · Малая длина прямых участков трубопровода (2Ду до и после преобразователя).

    · Отсутствие у преобразователей расхода дополнительного гидравлического сопротивления потоку.

    · Низкая восприимчивость к изменению физико-химических свойств измеряемой среды.

    · Отсутствие температурной погрешности измерения расходов.

    · Межповерочный интервал 4 года.

    · Доступная цена.

    · Температура окружающего воздуха, от -10°С до +50°С;

    · Относительная влажность воздуха, не более 95%;

    · Напряженность переменного, частотой 50 Гц внешнего магнитного поля, не более, 400 А/м.

    Степень защиты преобразователей IP65 по ГОСТ 14254. Устойчивость к климатическим воздействиям - группа С3 по ГОСТ Р 52931. Устойчивость к механическим воздействиям - вибропрочное и виброустойчивое исполнение группы N1 по ГОСТ Р 52931.

    Электропитание МФ осуществляется от внешнего стабилизированного источника постоянного тока с напряжением 12 В, потребляемая мощность не более 7,5 Вт.

    Порог чувствительности (gпор), значения минимального (gмин), переходных (gп1 и gп2) и максимального (gмакс) расходов в зависимости от диаметра условного прохода (Ду) и класса преобразователя . Классы Г,Д,Е - диапазон измерения расхода 1:2000, класс В - диапазон измерения расхода 1:500, классы Б, Б2 - диапазон измерения расхода 1:250, класс Э - диапазон измерения расхода 1:10 или 1:100.

    Ду, мм

    Класс

    Расход, м3

    gпор

    gмин

    gп1

    gп2

    gмакс

    15

    Б, Б2

    0,01

    0,02

    0,033

    0,05

    5

    В

    0,007

    0,013

    0,026

    0,043

    6,5

    Э

    0,004

    0,04

    0,4

    -

    4

    20

    Б, Б2

    0,02

    0,04

    0,067

    0,1

    10

    В

    0,0125

    0,025

    0,05

    0,0833

    12,5

    Г

    0,0025

    0,005

    0,02

    0,04

    10

    Д

    0,0025

    0,005

    0,01

    0,02

    10

    Е

    0,0025

    0,005

    -

    0,01

    10

    Э

    0,008

    0,08

    0,8

    -

    8

    25

    Б, Б2

    0,036

    0,072

    0,12

    0,18

    18

    В

    0,02

    0,04

    0,08

    0,13

    20

    Э

    0,015

    0,15

    1,5

    -

    15

    32

    Б, Б2

    0,06

    0,12

    0,2

    0,3

    30

    В

    0,038

    0,076

    0,152

    0,2533

    38

    Г

    0,0075

    0,015

    0,06

    0,12

    30

    Д

    0,0075

    0,015

    0,03

    0,06

    30

    Е

    0,0075

    0,015

    -

    0,03

    30

    Э

    0,024

    0,24

    2,4

    -

    24

    40

    Б, Б2

    0,09

    0,18

    0,300

    0,45

    45

    В

    0,055

    0,11

    0,22

    0,367

    55

    Э

    0,035

    0,35

    3,5

    -

    35

    50

    Б, Б2

    0,15

    0,3

    0,5

    0,75

    75

    В

    0,08

    0,16

    0,32

    0,53

    80

    Г

    0,019

    0,038

    0,15

    0,3

    75

    Д

    0,019

    0,038

    0,075

    0,15

    75

    Е

    0,019

    0,038

    -

    0,075

    75

    Э

    0,06

    0,6

    6

    -

    60

    65

    Б, Б2

    0,24

    0,48

    0,8

    1,2

    120

    В

    0,13

    0,26

    0,52

    0,87

    130

    Э

    0,1

    1

    10

    -

    100

    80

    Б, Б2

    0,36

    0,72

    1,2

    1,8

    180

    В

    0,2

    0,4

    0,8

    1,33

    200

    Э

    0,15

    1,5

    15

    -

    150

    100

    Б, Б2

    0,6

    1,2

    2

    3

    300

    В

    0,36

    0,72

    1,44

    2,4

    360

    Э

    0,24

    2,4

    24

    -

    240

    150

    Б, Б2

    1,14

    2,28

    3,8

    5,7

    570

    В

    0,62

    1,24

    2,48

    4,13

    620

    Э

    0,46

    4,6

    46

    -

    460

    200

    Б, Б2

    2

    4

    6,7

    10

    1000

    В

    1,1

    2,2

    4,4

    7,3

    1100

    Э

    0,8

    8

    80

    -

    800

    300

    Б, Б2

    5

    10

    16,7

    25

    2500

    В

    2,5

    5

    10

    16,7

    2500

    Э

    2

    20

    200

    -

    2000

    Метрологические характеристики преобразователей в зависимости от диапазона расходов и класса.

    Наименование характеристики

    Класс

    Диапазон расходов

    gмин … gпер1

    gпер1 … gпер2

    gпер2 … gмакс

    Пределы допускаемой относительной погрешности, %
    - преобразования объема в количество выходных импульсов;
    - преобразования расхода в частоту выходного сигнала;
    - измерений объема и объемного расхода при отображении на индикаторе МФ исполнений «И»;

    Б, В, Г, Д

    ±3

    ±2

    ±1

    Б2

    ±3

    ±2

    Е

    ±2

    ±1

    Э*

    ±0,5

    ±0,25

    Пределы погрешности при измерении времени, % ±0,05

    4. Преобразователь расхода вихревой электромагнитный ВПС

    Преобразователь расхода вихревой электромагнитный ВПС предназначен для преобразования расхода (объема) холодной или горячей воды, а также других жидкостей с удельной электропроводностью не менее 2×10-3 (См/м) в выходные электрические сигналы: частотный или импульсный.


    Применяется для учета потребления количества жидкости в наполненных напорных трубопроводах систем водо- и теплоснабжения для технологических целей и учетно-расчетных операций в составе теплосчетчиков, счетчиков-расходомеров, а также автоматизированных систем сбора данных, контроля и регулирования технологических процессов.

    В зависимости от рабочего диапазона расходов преобразователи подразделяются на три группы: ВПС1 с диапазоном 1:100; ВПС2 с диапазоном 1:50 и ВПС3 с диапазоном 1:25.

    · Широкий типоразмерный ряд приборов (Ду 20…Ду200).

    · Диапазон измерения расхода 1:100 (для ВПС1), высокий класс точности во всем диапазоне, стабильность характеристик в ходе эксплуатации.

    · Отсутствие трущихся и перемещающихся частей.

    · Возможность продолжительной работы в тяжелых условиях (повышенная влажность, вибрации, высокая температура), высокая ремонтопригодность.

    · Наличие температурной коррекции выходного сигнала.

    · Повышенная стабильность работы на малых расходах.

    · Наличие интерфейса, позволяющего производить тестирование преобразователя без вскрытия прибора.

    · Установка как на горизонтальных, так и на вертикальных участках трубопроводов.

    · Наличие модификаций с автономным питанием.

    · Межповерочный интервал 4 года, возможность периодической поверки беспроливным методом.

    · Наличие гигиенического сертификата.

    · Доступная цена.

    Группа

    1

    2

    3

    Ду, мм

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    ВПС1
    (1:100)

    Минимальный расход, м 3

    0,1

    0,15

    0,2

    0,3

    0,5

    0,8

    1,5

    2

    -

    5

    -

    Переходный расход, м 3

    0,2

    0,3

    0,4

    0,6

    1

    1,6

    3

    4

    -

    10

    -

    Максимальный расход, м 3

    10

    15

    20

    30

    50

    80

    150

    200

    -

    500

    -

    ВПС2
    (1: 50 )

    Минимальный расход, м 3

    0,2

    0,3

    0,4

    0,6

    1

    1,6

    3

    4

    -

    10

    -

    Максимальный расход, м 3

    10

    15

    20

    30

    50

    80

    150

    200

    -

    500

    -

    ВПС3
    (1: 25 )

    Минимальный расход, м 3

    -

    -

    -

    -

    -

    -

    -

    -

    6,3

    -

    25

    Максимальный расход, м 3

    -

    -

    -

    -

    -

    -

    -

    -

    160

    -

    630

    Строительная длина, м

    0,11

    0,11

    0,14

    0,17

    0,18

    0,2

    0,23

    0,27

    0,3

    0,37

    0,45

    Цена импульса на импульсном выходе, м3/имп

    0,01 / 0,005 / 0,001 / 0,0005 / 0,0001

    0,1 / 0,05 / 0,01 / 0,005 / 0,001

    1 / 0,5 / 0,05 / 0,01


    Цена импульса на импульсном выходе, а также его длительность в зависимости от Ду для различных групп преобразователей приведены в таблице.

    Длительность импульса на выходе, мс

    Ду20... Ду 40

    Ду 50... Ду 100

    Ду 125... Ду 200

    для ВПС1, ВПС2

    для ВПС 3

    Цена импульса на выходе, м3

    0,15:150

    250 (60)

    0,01

    0,1

    1

    0,15:75

    -

    0,005

    0,05

    0,5

    0,15:15

    2 (1,5)

    0,001

    0,01

    0,1

    0,15:7,5

    -

    0,0005

    0,005

    0,05

    0,15:1,5

    1,5(1)

    0,0001

    0,001

    0,01


    Метрологические характеристики

    Наименование параметра

    Стандартное

    Специальное

    Пределы основной относительной погрешности преобразования расхода в частоту выходного сигнала (частотный выход), %, в диапазоне расходов:

    для ВПС1

    от минимального до переходного

    ± 1,5

    ± 1,0

    от переходного до максимального

    ± 1,0

    ± 0,5

    для ВПС2 и ВПС3

    от минимального до максимального

    ± 1,0

    ± 0,5*

    Пределы основной относительной погрешности преобразования объема жидкости в количество импульсов с нормированной ценой (импульсный выход), %, в диапазоне расходов:

    для ВПС1

    от минимального до переходного

    ± 1,5

    ± 1,0

    от переходного до максимального

    ± 1,0

    ± 0,5

    для ВПС2 и ВПС3

    от минимального до максимального

    ± 1,0

    ± 0,5*

    Пределы основной приведенной погрешности преобразования расхода в выходной сигнал постоянного тока для ВПС1, %:

    ± 1,0

    ---


    * только для исполнений ВПС2

    Технические характеристики:

    Дополнительная погрешность, возникающая при изменении температуры измеряемой среды на каждые 10°С, %, не более ±0,05

    Диапазон температур измеряемой среды, °C...5-150

    Рабочее давление, МПа...1,6

    Гидравлическое сопротивление преобразователей:

    для ВПС1 и ВПС2 на расходе 0,5 от максимального, не более, МПа (кгс/см2)...0,01 (0,1)

    для ВПС3 на максимальном расходе, не более, МПа (кгс/см2)...0,03 (0,3)

    :

    · Температура окружающего воздуха, от -10°С до +50°С;

    · Относительная влажность воздуха при температуре 35°С, до 95%;

    · Напряженность переменного, частотой 50 Гц внешнего магнитного поля, не более, 400 А/м;

    · Степень защиты преобразователей — IP67 по ГОСТ14254 Устойчивость к механическим воздействиям - виброустойчивы и вибропрочны, исполнение группы N1 по ГОСТ 12997;

    · Климатическое исполнение -УХЛ 2 в соответствии с ГОСТ 15150. По устойчивости к климатическим воздействиям - исполнение С3 по ГОСТ 12997;

    · Преобразователи устойчивы к воздействию внешнего переменного магнитного поля частотой 50 Гц и напряженностью до 400 А/м

    Питание преобразователей осуществляется либо от встроенной литиевой батареи с напряжением 3,65 В (срок службы батареи не менее 4 лет с момента выпуска прибора предприятием-изготовителем), либо от внешнего источника постоянного тока с напряжением 9…15В.

    Средний срок службы преобразователей, не менее 10 лет.

    5.Счетчик-расходомер КСР

    Назначение и область применения

    Счетчик-расходомер КСР предназначен для непрерывных измерений объемных расходов и объемов питьевой, технической, теплофикационной воды в системах водо - и теплоснабжения, а также других электропроводящих жидк


    Область применения – измерение и учет потребления холодной и горячей воды в автоматизированных системах сбора данных, контроля и управления технологическими процессами.

    Текущие и архивные параметры выдаются в цифровом виде на жидкокристаллический индикатор (ЖКИ), либо через интерфейсы — на переносное устройство считывания, персональный компьютер непосредственно или по линии связи через модем (GSM-модем), сеть Интернет по GPRS каналу через GPRS-модем, систему Ethernet.

    Счетчик-расходомер обеспечивает сохранение измеренных параметров в электронном архиве с ёмкостью для среднечасовых параметров - 45 суток (БИ-01, БИ-02), 62 суток (БИ-03), для среднесуточных параметров - 365 суток (БИ-01, БИ-02), 730 суток (БИ-03), для месячных параметров - 48 месяцев (БИ-03).

    БИ-02 -не производится

    Состав изделия

    Счетчик-расходомер является комплексным средством измерения, куда входят следующие функциональные части:

    · Блок индикации (БИ) с исполнением в зависимости от модификации КСР;

    · Преобразователи расхода с импульсным выходом или счетчики воды с числоимпульсным выходом;

    · Преобразователи давления.

    Отличительные особенности исполнений блока индикации

    Число измерительных каналов

    Модификации

    БИ-01

    БИ-02

    БИ-03

    Расхода

    1 или 2

    1

    2 или 4

    Давления

    нет

    нет или 1

    нет, 2 или 4

    · Счетчики-расходомеры КСР используют в своем составе широкий типоразмерный ряд вихревых электромагнитных преобразователей расхода от Ду 20 до Ду 200, электромагнитных преобразователей расхода от Ду 10 до Ду 150, а также счетчиков воды различных производителей (Ду от 15 до 250);

    · Выносной блок индикации, с дальностью линий связи до 300 м, имеет возможность измерения параметров потребления по одному или нескольким (до четырех) измерительным каналам;

    · Наличие журнала оператора и нештатных ситуаций, до 3000 записей (при комплектации БИ-03);

    · Возможность объединения в информационную сеть для передачи и дистанционного снятия архивных и текущих данных. 2 независимых порта для передачи данных;

    · Контроль линии связи с преобразователями расхода (при комплектации преобразователями ВПС, МастерФлоу);

    · Наличие исполнения с автономным питанием для работы на объектах с отсутствием возможности подведения сетевого электропитания;

    · Доступная цена.

    Условия эксплуатации преобразователей расхода (счетчиков воды) и давления, входящих в комплект КСР - приведены в их эксплуатационной документации.

    Условия эксплуатации блока индикации:

    Характеристика

    БИ-01

    БИ-02

    БИ-03

    Температура окружающего воздуха

    -10 до + 50 °С

    Относительная влажность воздуха

    до 95% при температуре 35°С

    Атмосферное давление

    84…107,6 кПа

    Напряженность переменного (50) Гц внешнего магнитного поля

    не более 400 А/м

    Устойчивость к механическим воздействиям по ГОСТ Р52931-2008

    группа N1

    Степень защиты от воды и пыли по ГОСТ14254-96

    IP65

    IP54

    В качестве преобразователя расхода в составе КСР используются преобразователи расхода, внесенные в Госреестр РФ и представленные ниже в таблице.

    Тип

    Ду, мм

    Диапазон
    расходов, м3

    Диапазон
    температур, °С

    Рабочее
    давление, МПа

    Преобразователи расхода электромагнитные МастерФлоу

    10....200

    0,006…1100

    0,5…150

    1,6; 2,5

    Преобразователи расхода вихревые электромагнитные ВПС

    20....200

    0,1…1200

    2…150

    2,5

    Преобразователь расхода электромагнитный ПРЭМ

    15…150

    0,013…630

    0…150

    1,6

    Расходомеры-счетчики электромагнитные "ВЗЛЕТ ЭР"

    10…300

    0,04…3000

    -5…150

    2,5

    Счетчики холодной и горячей воды ВСХд

    15…250

    0,012…1200

    5…50

    1,6

    Счетчики холодной и горячей воды ВСГд

    15,20
    25…250

    0,012…5
    0,14…1200

    5…50
    5…150

    1,6

    Счетчики холодной и горячей воды ВСТ

    15,20
    25…250

    0,012…5
    0,14…1200

    5…50
    5…150

    1,6

    В качестве преобразователей давления в составе КСР используются:

    Тип

    Пределы
    измерений, МПа

    Выходной
    ток, мА

    Рабочая
    температура, °С

    Преобразователи давления СДВ

    0,1…2,5

    0…5
    0…20
    4…20

    125

    Преобразователи давления ПДТВХ

    110

    Датчики давления МИДА-13П

    0…5 (4…20)

    80

    Наименование параметра

    Допускаемые пределы погрешности, %

    Объем

    ± δПР

    Объемный расход

    ±1,1 · (δ2ПР + 0,52)1/2

    Давление

    ±1,1 · (γ2ПД + 0,32)1/2

    Время

    ±0,001

    δПР – относительная погрешность преобразователя расхода (счетчика воды);
    γПД – приведенная погрешность преобразователя давления.

    6. Ультразвуковой расходомер US Echo II ITRON

    US Echo II – это высокоточное и надежное измерение расхода холодной и горячей воды.

    · US Echo II измеряет расход в диапазоне от 6 литров/час до 33 м куб./час.

    · DN15-50.

    · Номинальное давление PN16 (c возможным исполнением PN25).

    · Диапазон температур – 5-130˚С (150˚С кратковременно).

    · Ip66/IP67 (с возможным исполнением IP68 с полной герметизированной электроникой).

    · Импульсный выход.

    · EN1434 класс С-М1-Е1.


    Характеристики:

    · Высокая точность измерения

    · Функции самодиагностики

    · Стабильность метрологических характеристик

    · Долговечность и надёжность

    · Простота установки

    Примечание:

    Системы отопления, кондиционирования и комбинированные системы. Установка на вертикальном и горизонтальном участке.

    7. Ультразвуковой расходомер ULTRAHEAT 2WR7

    Назначение

    Ультразвуковой расходомер ULTRAHEAT 2WR7 предназначен для измерения расхода в водяных теплообменных системах с использованием ультразвука.


    Область применения

    Расходомер 2WR7 предназначен для подключения к вычислителям в системах измерения потребляемого тепла или холода в системах водоснабжения. Показания самого расходомера могут при необходимости сниматься через оптопорт. Не пригоден для систем с водно-гликольными смесями.

    Состав

    Расходомер состоит из датчика расхода (цель-нометаллическое исполнение) и присоединенного электронного модуля. Эти два компонента жестко соединены между собой кабелем. Измеритель расхода доступен также в исполнении IP 65 (стандарт: IP 54).

    · Отсутствие износа в связи с отсутствием подвижных частей.

    · Измерительный диапазон по расходу 1:100 по EN 1434, общий 1:1000.

    · Батарея питания на 5 или 9 лет.

    · Оптический интерфейс по EN 61107

    · Импульсный выход.

    · Регистрация накопленных месячных значений с глубиной архивирования 36 месяцев ( снятие данных через оптический интерфейс).

    Эксплуатационные характеристики

    · Рабочее положение произвольное, горизонтальное или вертикальное, зоны успокоения потока не требуются;

    · температурный диапазон 10…130°С, от -10 до +50°C. Максимальная температура 150°С за 2000 часов.

    Функциональные возможности

    · Измерение расхода.

    · Архивирование 36 месячных значений (накопленного объема, максимального расхода и времени простоя).

    · Самодиагностика, включая диагностику загрязнения измерительного канала преобразователя расхода с заблаговременным предупреждением и регистрацией даты начала процесса загрязнения.

    Интерфейсы

    Расходомеры ULTRAHEAT 2WR7 снабжены оптическим интерфейсом по EN 61107 как стандарт, например для снятия показаний, диагностики, для работы с программой PappaWin или для настройки параметров.

    Метрологические характеристики

    Класс точности расходомера соответствует классу B или A по ГОСТ Р 51649-2000 (класс 2 или 3 по EN 1434). Номинальный расход преобразователя расхода от 0,6 до 60 м3/ч.

    Гарантийный срок эксплуатации расходомеров – 2 года.

    8. Ультразвуковой расходомер счетчик жидкостей US800

    Назначение и область применения

    Ультразвуковой расходомер счетчик жидкостей US800 применяется для коммерческого и технологического учета расходов и объемов жидкостей, протекающих под напором в трубопроводе диаметром 15-2000 мм, с последующим выводом измеренных параметров на индикатор, ПК, по GSM-модему, на вычислители, регуляторы, контроллеры АСУТП, на тепловычислители (СПТ, ВКТ, Карат, ВТД и др.)


    Описание

    Ультразвуковой расходомер счетчик жидкостей US800 в стандартном исполнении имеет гальваническую развязку первичного преобразователя (трубы) от электронного блока, что обеспечивает высокую помехозащищенность и безопасность в любых, даже самых тяжелых условиях эксплуатации.

    Каналы измерения расхода также развязаны гальванически, что исключает их взаимовлияние.

    Разработан с учетом особенностей эксплуатации приборов учета в РФ, имеет встроенную защиту от перенапряжения и помех в сети, первичный преобразователь из нержавеющей стали.

    Ультразвуковой расходомер счетчик жидкостей US 800 выполнен в нескольких исполнениях:

    · одноканальный обладает набором всех возможных опций. Диаметры 15-2000 мм.

    · одноканальный двухлучевой рекомендован на трубы больших диаметров. Диаметры 100-2000 мм.

    · двухканальный удобен для применения в составных теплосчетчиках, в многоканальных системах. Диаметры 15-2000 мм.

    ·

    9. Ультразвуковой расходомер-счетчик РУС-1

    Ультразвуковой расходомер-счетчик РУС предназначен для измерения расхода питьевой воды, горячего и холодного водоснабжения, теплофикационной воды, сточных вод, нефтепродуктов и других жидкостей, протекающих по одной (двум) металлическим напорным, полностью заполненным трубопроводам.


    Ультразвуковой расходомер-счетчик РУС-1 – оптимальное решение для использования в составных теплосчетчиках, простых систем водоснабжения.

    Функциональные возможности:

    · измерение по 2-м трубопроводам;

    · первичный преобразователь из нержавеющей стали;

    · диапазон УПР: 15-1800 мм;

    · простое удобное меню;

    · вариант беспроливной поверки.

    Параметр

    Значение

    Количество каналов измерения расхода

    1 или 2

    Диаметр условного прохода трубопровода, мм

    15 ÷ 1800

    Максимальное давление среды, МПа

    10

    Материал УПР для Ду 15 ÷ 200 мм

    12Х18Н10Т

    Тип присоединения УПР

    фланцевое / резьбовое / под сварку

    Температурный диапазон использования первичного преобразователя (УПР), С0

    0 ÷ 150; по спец заказу до 200

    Температурный диапазон эксплуатации электронного блока, С0

    5 ÷ 50

    Средняя относительная погрешность измерения расхода, %

    ± 2,0

    Длина прямолинейных участков

    15 Dу до места установки и 5 Dу после

    Максимальное расстояние от электронного блока до УПР, м

    200

    Степень защиты электронного блока

    IP 55

    Питание электронного блока

    220 В, 50 Гц

    Габаритные размеры электронного блока

    120х170х55

    Масса электронного блока, кг

    0,8

    Средний срок службы, лет

    10

    Гарантийный срок, месяцы

    18

    Межповерочный интервал, лет

    4


    10 .Ультразвуковой расходомер-счетчик РУС-1М

    Ультразвуковой расходомер-счетчик РУС предназначен для измерения расхода питьевой воды, горячего и холодного водоснабжения, теплофикационной воды, сточных вод, нефтепродуктов и других жидкостей, протекающих по одной (двум) металлическим напорным, полностью заполненным трубопроводам.


    Ультразвуковой расходомер-счетчик РУС-1М – оптимальное решение для использования на многотрубных системах водо-и теплоснабжения.

    Функциональные возможности:

    · измерение по 4-м каналам;

    · самодиагностика работы, архив данных;

    · учет реверсивных потоков;

    · RS232/485, Modbus RTU, ток.выход;

    · гальваническая развязка от трубопровода.

    Параметр

    Значение

    Количество каналов измерения расхода

    1 ÷ 4

    Диаметр условного прохода трубопровода, мм

    15 ÷ 1800

    Максимальное давление среды, МПа

    10

    Материал УПР для Ду 15 ÷ 200 мм

    12Х18Н10Т

    Тип присоединения УПР

    фланцевое / резьбовое / под сварку

    Температурный диапазон использования первичного преобразователя (УПР), С0

    0 ÷ 150; по спец заказу до 200

    Температурный диапазон эксплуатации электронного блока, С0

    5 ÷ 50

    Средняя относительная погрешность измерения расхода, %

    ± 2,0

    Длина прямолинейных участков с одним лучом зонирования

    15 Dу до места установки и 5 Dу после

    Длина прямолинейных участков с двумя лучами зонирования

    5 Dу до места установки и 3 Dу после

    Максимальное расстояние от электронного блока до УПР, м

    200

    Степень защиты электронного блока

    IP 55

    Питание электронного блока

    220 В, 50 Гц

    Габаритные размеры электронного блока

    192х184х105

    Масса электронного блока, кг

    1,8

    Средний срок службы, лет

    10

    Гарантийный срок, месяцы

    18

    Межповерочный интервал, лет

    4


    11. Ультразвуковой расходомер-счетчик РУС-1А

    Ультразвуковой расходомер-счетчик РУС предназначен для измерения расхода питьевой воды, горячего и холодного водоснабжения, теплофикационной воды, сточных вод, нефтепродуктов и других жидкостей, протекающих по одной (двум) металлическим напорным, полностью заполненным трубопроводам.


    Ультразвуковой расходомер-счетчик РУС-1А – оптимальное решение для составных теплосчетчиков с полностью автономным питанием, удалённых системах водоснабжения.

    Функциональные возможности:

    · автономное питание от литиевой батареи 3,6V;

    · архив часовых и суточных значений расходов;

    · RS232/485, импульсный выход.

    Параметр

    Значение

    Количество каналов измерения расхода

    1

    Диаметр условного прохода трубопровода, мм

    15 ÷ 300

    Диаметр условного прохода при врезке датчиков ПЭП по хорде при угле врезе 600, мм

    300 ÷ 600

    Максимальное давление среды, МПа

    10

    Материал УПР для Ду 15 ÷ 200 мм

    12Х18Н10Т

    Тип присоединения УПР

    фланцевое / муфтовое / под сварку

    Температурный диапазон использования первичного преобразователя (УПР), С0

    0 ÷ 150; по спец заказу до 200

    Температурный диапазон эксплуатации электронного блока, С0

    5 ÷ 50

    Средняя относительная погрешность измерения расхода, %

    ± 2,0

    Длина прямолинейных участков

    15 Dу до места установки и 5 Dу после

    Максимальное расстояние от электронного блока до УПР, м

    200

    Степень защиты электронного блока

    IP 55

    Питание электронного блока

    от литиевой батареи 3.6 В

    Ресурс работы от одной батареи, лет

    4 ÷ 8 (зависит от частоты использования сервисных функций)

    Габаритные размеры электронного блока

    155х60х90

    Масса электронного блока, кг

    0,8

    Средний срок службы, лет

    10

    Гарантийный срок, месяцы

    18

    Межповерочный интервал, лет

    4


    12 Расходомер-счетчик ультразвуковой РУС-1 1Exib II BT5x

    Ультразвуковой расходомер-счетчик РУС предназначен для измерения расхода питьевой воды, горячего и холодного водоснабжения, теплофикационной воды, сточных вод, нефтепродуктов и других жидкостей, протекающих по одной (двум) металлическим напорным, полностью заполненным трубопроводам.


    Расходомер-счетчик ультразвуковой РУС-1 1Exib II BT5x – для измерения расхода и объема различных жидкостей и нефтепродуктов с кинематической вязкостью от 0,2 до 200 мм2/с, протекающей по металлическим напорным трубопроводам.

    Функциональные возможности:

    · моноблочное или раздельное исполнение с возможностью выноса электронного блока в безопасную зону;

    · программирование и считывание архива через ПК;

    · архивирование данных по расходу: почасового архива- 9 месяцев, посуточного архива-4 года;

    · сохранение в памяти информации о накопленном объеме и программируемых параметрах;

    · индикация кодов ошибок измерения и программирования.

    Параметр

    Значение

    Количество каналов измерения расхода

    1

    Диаметр условного прохода трубопровода, мм

    15 ÷ 300

    Диаметр условного прохода при врезке датчиков ПЭП по хорде при угле врезе 600, мм

    300 ÷ 600

    Максимальное давление среды, МПа

    10

    Материал УПР для Ду 15 ÷ 200 мм

    12Х18Н10Т

    Тип присоединения УПР

    фланцевое / муфтовое / под сварку

    Температурный диапазон использования первичного преобразователя (УПР), С0

    0 ÷ 150; по спец заказу до 200

    Температурный диапазон эксплуатации электронного блока, С0

    5 ÷ 50

    Средняя относительная погрешность измерения расхода, %

    ± 2,0

    Длина прямолинейных участков

    15 Dу до места установки и 5 Dу после

    Максимальное расстояние от электронного блока до УПР, м

    200

    Степень защиты электронного блока

    IP 67

    Питание электронного блока

    через БИС от внешнего источника постоянного тока напряжением 4 В
    либо
    от встроенного литиевого элемента типа ER34615FT напряжением 3,6 В

    Ресурс работы от одной батареи, лет

    4÷ 8 (зависит от частоты использования сервисных функций)

    Габаритные размеры электронного блока

    155х60х90

    Масса электронного блока, кг

    1,2

    Средний срок службы, лет

    10

    Гарантийный срок, месяцы

    18

    Межповерочный интервал, лет

    4
